ZH400十字鏈條輸送機

XF400系列輸送機具有運行平穩，工作可靠適用性強等優點。該系列輸送機采用XF400系列鏈條，不僅可以單獨使用于鋁合金立式噴涂生產線，與其它系列軌道組合，可以方便地構成各種型式的積放輸送機系列，使積放輸送機具有輕便，占用空間小等特點，而且價格相對便宜。
　　XF400系列輸送機按吊重分為四個品種：XF400A型：單吊點重30kg；XF400B型：單吊點重80kg；XF400C型：單吊點重120kg；XT400D型：單點吊重250Kg。

　　一、系統構成
　　XF400系列輸送機主要由鏈條、軌道、驅動裝置以及張緊裝置等主要部件構成。
　　1、牽引鏈條
　　牽引鏈條由鏈片、銷軸、中間節及軸承滾輪組組成。鏈片和銷軸采用40Cr材質，經熱處理后具有耐磨性能好、強度高等優點。軸承滾輪組采用整體軸承，材料為軸承鋼，具有耐磨、耐高溫、耐腐蝕、運行阻力小等優點。
　　A、XF400A型鏈條分兩種， 分別采用節距為250和400的鏈條，最小吊掛間距為整節距250、400兩種。采用節距為400的鏈條，還可以利用特殊吊具實現半節距吊掛，最小吊掛間距為200。單點吊重30Kg。
　　B、XF400B型鏈條分三種，鏈條節距分別為300、350、400，最小吊掛間距分別為300、350、400，吊掛間距為節距的整數倍，單點吊重80Kg。
　　C、XF400C型鏈條分兩種，鏈條節距分別為350、400，最小吊掛間距為350和400，吊掛間距為節距的整數倍，單點吊重120Kg。
　　D、XF400D型鏈條因為其單點吊重較大，所以只有一種形式，鏈條節距為400，最小吊掛間距為400，單點吊重250Kg。

　　2、軌道

　　XF400型輸送機軌道包括標準直軌、水平彎軌、垂直彎軌、檢查軌、熱伸縮軌等。軌道由優質鋼板壓制成型，標準軌道長度6000，軌道兩邊裝有安裝括架，軌道中間每600裝有定位括架，軌道連接可以用螺栓連接，也可以將兩端的括架焊接連接。

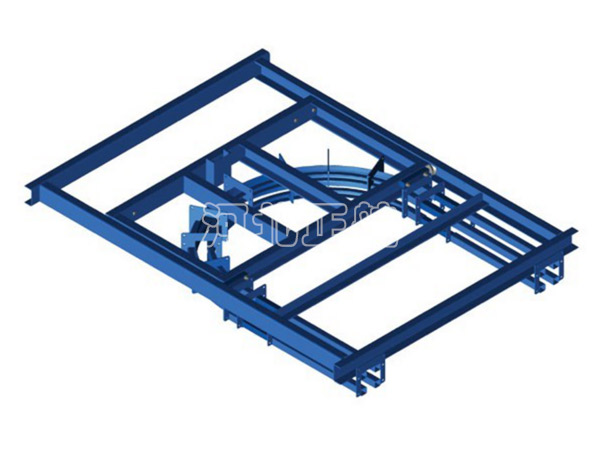

　3、驅動裝置
　　XF400系列輸送機的驅動裝置采用履帶鏈?zhǔn)街本€驅動的方式，驅動運行安全平穩，噪音很小。為避免整條線路運行出現故障時驅動裝置不致?lián)p壞，驅動裝置還設有扭矩限制器，同時保證了線路出現故障時整個系統能及時停下，保護了輸送系統各個部件不致受損。
